i4-port
staré informace platné k 19/1/03
AP je funkční! ESSID je
CZFree.NET.I4. Vysílá na 6-tém kanále, s nastavením
výkonu dle normy 20dBm.
Dne 19.ledna byla v průběhu dne provedena
rekonstrukce node i4-port. Node je v současné
době osazen 3 anténami:
Nejčastejší otázky
Stav k 19/1/2003
Provedená měření

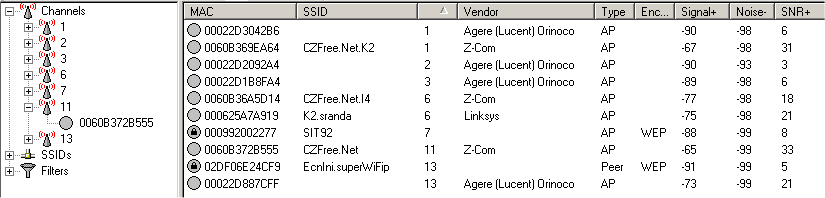

Anténa ASH-14 - naměřené sítě ze směru K2/root

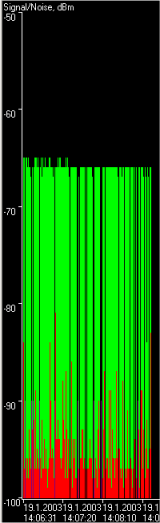

Kvalita spojení na K2/root

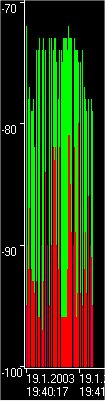

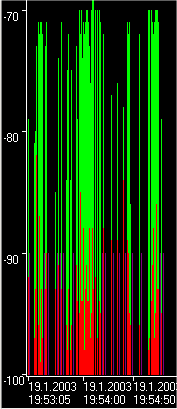

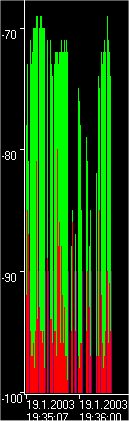

Měření síly
signálu i4-port provedená v různých místech
měření prováděná s anténou ASHU
14, 6 m kabelu H155, karta Avaya Orinoco
| Měření č. 1 | Měření č. 2 | Měření č. 3 | Měření č. 4 |
| Nuselský most cca 400 m od Hotelu Forum |
Bělehradská / parkoviště ul. Boženy Němcové v parku nad Folimankou |
Hotel Forum (Cor. Towers) | Svatoslavova 28 (náměstí mezi ulicemi v Horkách, Nuselská, ...) |
| 19/1/2003 signál kolem -72 dB |
19/1/2003 signál kolem -73 dB |
19/1/2003 signál kolem -70 dB |
19/1/2003 signál kolem -85 dB |
 |
 |
 |
 |
další měření ...
| Měření č. 5 | Měření č. 6 |
| Vršovické nádraží | signál uvnitř budovy v
kanceláři i4 3m od okna bez použití externí antény |
| 19/1/2003 signál kolem -85 dB |
19/1/2003 signál kolem - 73 dB |
 |
 |
Pokrytí signálem je i při dodržení
normy ČTU dostačující. Při zkoumání výsledků
měření je třeba vzít v úvahu, že kromě měření na
Nuselském mostě a u Hotelu Fórum,
je měření prováděno při zemi, zatímco rovina šíření
signálu je nad střechami. Na úrovni
střech bude signál mnohem silnější.
Zde si můžete stahnout soubory s měřením pro NetStumbler.

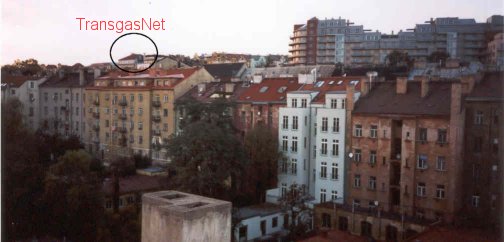

Pohled severozápadním směrem (Karlov, směr I.P.Pavlova)
Anténa na i4-port dokonale pokrývá
domy v blízkém okolí . V místnostech s okny
na záběru je možné se připojit bez použití externí
antény. Detail na domy Bělehradská 21-41,
Pod Karlovem 2-12. Dále jsou vidět střechy domů Bělehradská
30-44, domů v ulici
Boženy Němcové. Zvýrazněna je střecha TransgasNETu.
Původní stav k 16/11/2002 - najdete zde.
